PRIMER LABORATORIO SEGUNDO CORTE

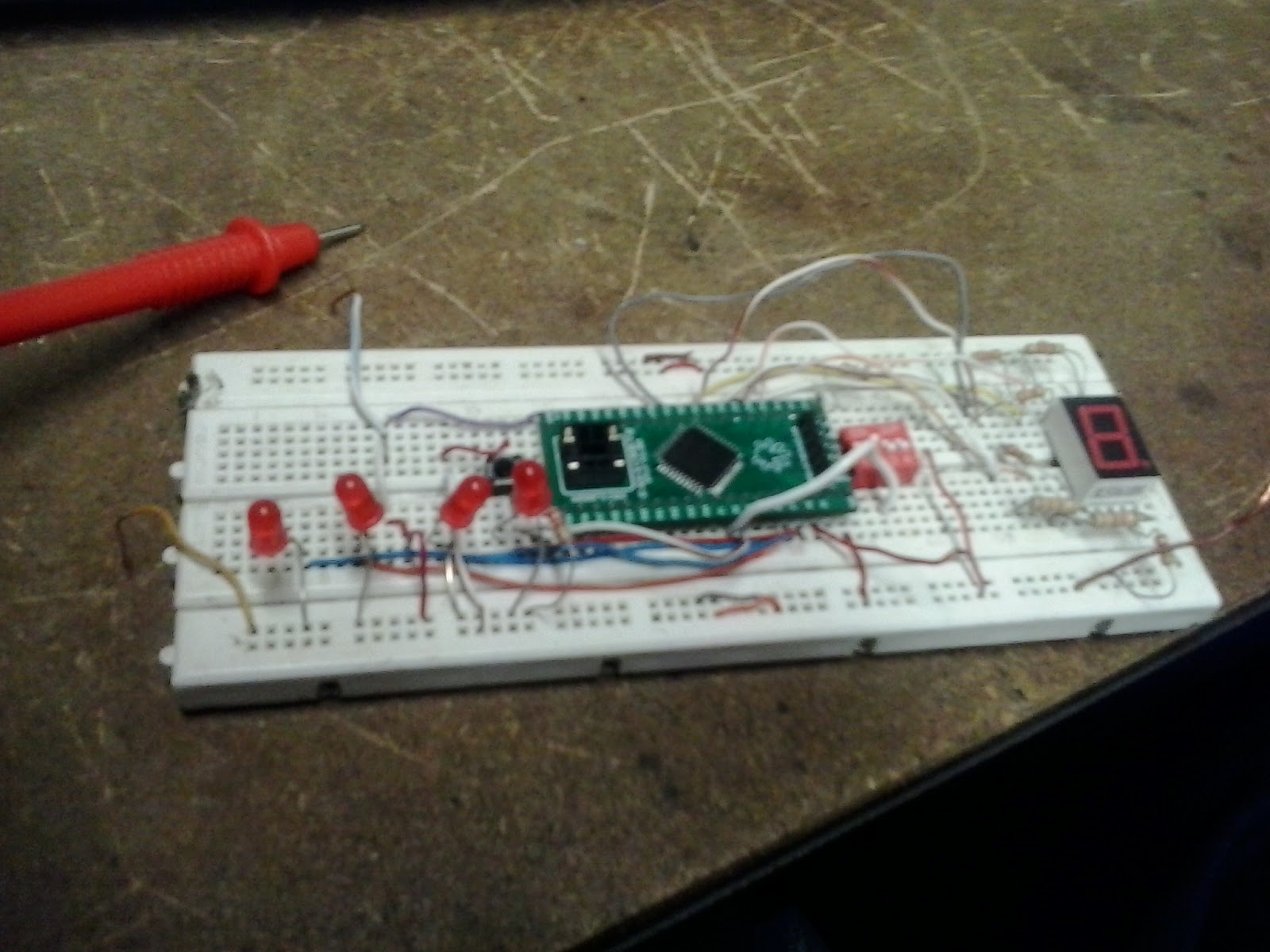

CONTADOR HEXA (programado con la CPLD)

LABORATORIO 3

Contador de 4 bit's con visualización en display 7 segmentos

Materiales y elementos utilizados

• Generador de señal de reloj
• Flip Flop 74LS76
• Led's
• Fuente DC
• Resistencias 220 ohm
• 1 display 7 segmentos ánodo común
• 1 decodificador 74LS47

Diagrama del circuito esquemático a utilizar:

Descripción de la implementación:

Se implementó un circuito con 4 flip flops JK en modo basculación (toogle), con sus entradas J y K conectadas a Vcc. Las salidas de los flip flop's van respectivamente conectadas a las entradas binarias de un decodificador 74LS47, quien decodifica el número binario que lee en sus entradas ABCD y las transmite al display en forma que se pueda ver el número fácilmente en un formato que conocemos.

LABORATORIO 2

Análisis del comportamiento de los Latch's

Es un tipo de dispositivo lógico de almacenamiento temporal de dos estados (biestable o multivibrador), que se suele agrupar en una categoría diferente a la de los flip-flops. La diferencia principal entre ambos tipos de dispositivos está en el método empleado para cambiar de estado.

Latch D

Latch SR

SR con enable

Análisis del comportamiento de los Flip-flops

Un flip-flop es un multivibrador capaz de permanecer en uno de dos estados posibles durante un tiempo indefinido en ausencia de perturbaciones. Esta característica es ampliamente utilizada en electrónica digital para memorizar información. El paso de un estado a otro se realiza variando sus entradas. Dependiendo del tipo de dichas entradas los biestables se dividen en:

-Asíncronos: sólo tienen entradas de control. El más empleado es el biestable RS.

-Síncronos: además de las entradas de control posee una entrada de sincronismo o de reloj. Si las entradas de control dependen de la de sincronismo se denominan síncronas y en caso contrario asíncronas. Por lo general, las entradas de control asíncronas prevalecen sobre las síncronas.

La entrada de sincronismo puede ser activada por nivel (alto o bajo) o por flanco (de subida o de bajada). Dentro de los biestables síncronos activados por nivel están los tipos RS y D, y dentro de los activos por flancos los tipos JK, T y D.

Flip Flop JK

LABORATORIO 1

GRUPO E

SERGIO ZAMBRANO                                                     zambrano_0328@hotmail.com

JAIME CHAPARRO                                                         kicke8@hotmail.com

ALEJANDRO OSPINA                                                     alejou1187@hotmail.com

Grupo E de Técnicas Digitales 2 y Lab. Conformado por estudiantes de Telecomunicaciones y Electrónica Industrial.

Laboratorio 1: Comprobación de tablas de verdad de las diferentes compuertas básicas TTL y CMOS realizando montajes únicamente con compuertas NAND.

TTL

Circuito Integrado utilizado: 74LS00
V= 5V
I= 37mA

CMOS

Circuito Integrado utilizado: CD4011
V= 3.3V

I= 27.12mA
